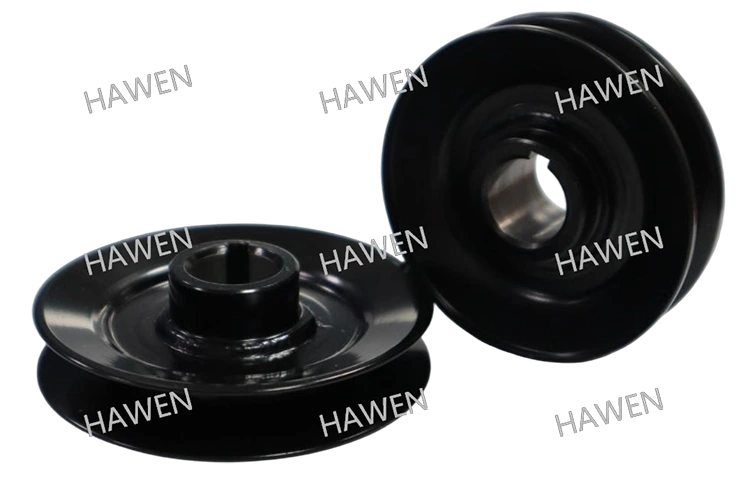

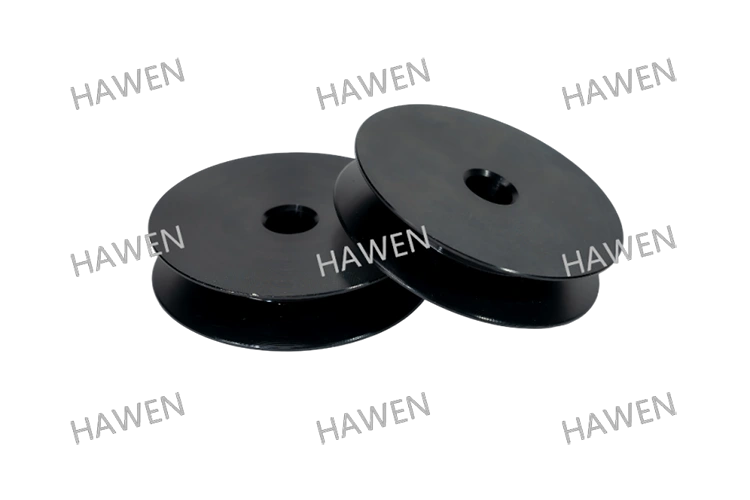

V-gerriko txirrika estua

HAWEN Narrow V-Belt Polea transmisio mekanikoko osagaia da, V-arteka bakarra duena, batez ere potentzia transmisiorako V-gerrikoekin lankidetzan aritzeko erabiltzen dena. Diseinu sinplea eta kostu baxua duena, industria eta eguneroko hainbat eszenatokitarako egokia da. Gure produktuak automatizazio-ekipoetan, doitasun-makinetan, industria-transmisioan eta beste alor batzuetan erabiltzen dira. Bezeroei ongi etorria ematen diegu marrazki bakoitzeko produktuak pertsonaliza ditzaten edo gure fabrika bisitatzera.

Produktuaren zehaztapena

Produktuaren izena

Materiala

Pisu gordina (kg)

Unitatea (EA)

Dimentsioa

Gainazalaren tratamendua

Ingurumen Baldintzak

Tramitazio-baldintza

Aplikazio-eremua

Mekanizazioaren zehaztasuna

Bezero Oinarria

Merkatu-kuota Txinan

Oharrak

V-gerriko txirrika estua

1215 Ebaketa libreko altzairua

-

EA

Φ59,18×15,87

Zinkatua

ROHS eta REACH bezalako nazioarteko estandarrak betetzen ditu

Mekanizazio Mekanikoa

Aire-konpresoreak, arropa-lehorgailuak eta bestelako ekipoak

≤0,015 mm

Nidec

%5

Pertsonalizagarria marrazkien arabera

Produktuen aplikazio-eremuak

HAWEN (Trilon) 20 urte baino gehiago daramatza makinen industrian oso arduratuta. 2005az geroztik, gure enpresak I+G sakona egin du zirrikitu bakarreko V-gerriko txirrikan eta automobilgintzako hainbat motatako uhaletan. Produktu hau ebaketa libreko 1215 altzairuz prozesatu eta eratzen da. Gure produktuek industria sorta zabala hartzen dute:

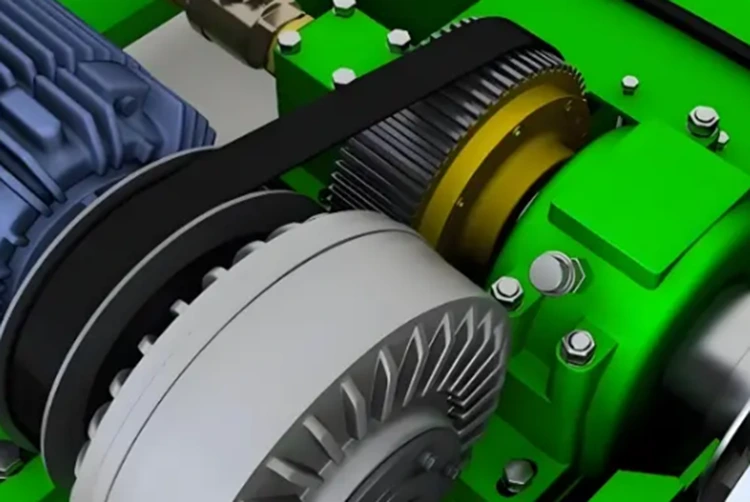

1.Haizagailuak eta aire konpresoreak bezalako ekipoak: fabriketan potentzia etengabe transmititzeko erabiltzen da (adibidez, aireztapen sistemak edo likido-garraioa). Bere egitura potentzia ertaineko, abiadura ertaineko eta abiadura baxuko lan baldintzetara molda daiteke.

2.Haizagailu zentrifugoak edo torloju-ponpak: burdinurtu grisez egindako gerriko txirrika transmisio egonkorra eman dezakete.

3.Doitasunezko fabrikazioa: diseinu estandarizatuak, materialen hautaketa zorrotzak, prozesatzeko teknologia sofistikatuak eta kalitate kontrolak eraginkortasun, iraunkortasun eta trukagarritasun handia bermatzen dute potentzia ertain eta handiko transmisioan, beheko gako dimentsioetatik landutako moduan.

4.Automatizazioa eta makineria orokorra: haizagailuetan, aire-konpresoreetan eta beste ekipo batzuetan erabiltzen da; haizagailu zentrifugoetan edo torloju-ponpetan, burdinurtu griseko uhal-poleek transmisio-indar egonkorra eman dezakete.

5.Transmisioaren zehaztasun handia: Potentzia gerrikoaren eta polearen arteko marruskaduraz transmititzen da. Polearen zirrikian V-uhalaren irristatze apur bat posible dela eta, transmisio-erlazioa ez da guztiz konstantea, baina normalean industria-aplikazio orokorren beharrak ase ditzake.

6.Eraginkortasun handia eta mantentze erraza: transmisioaren eraginkortasuna% 95 baino gehiago irits daiteke. Ezaugarriak: V-uhalaren diseinuari esker, txirrikan ondo egokitzen da, energia-galera murriztuz. Karga-gaitasuna: V-gerriko txirrika karga jakin bat jasan dezake. Egonkortasuna: V-gerriko polea transmisioak egonkortasun ona du, eta horrek bibrazioak eta inpaktuak murrizten ditu transmisioan zehar eta ekipamendu mekanikoen funtzionamendu egonkorra bermatu dezake. Egokigarritasuna: V-gerriko transmisioa lan-baldintza eta ingurune desberdinetarako egokia da, eta lan-baldintza gogorretara molda daiteke, hala nola hezetasuna eta korrosioa, gainazaleko tratamenduen bidez (adibidez, zinkazioa, maiztasun handiko itzalketa).

Produktuak aplikatzeko ekipoak eta bezero nagusiak

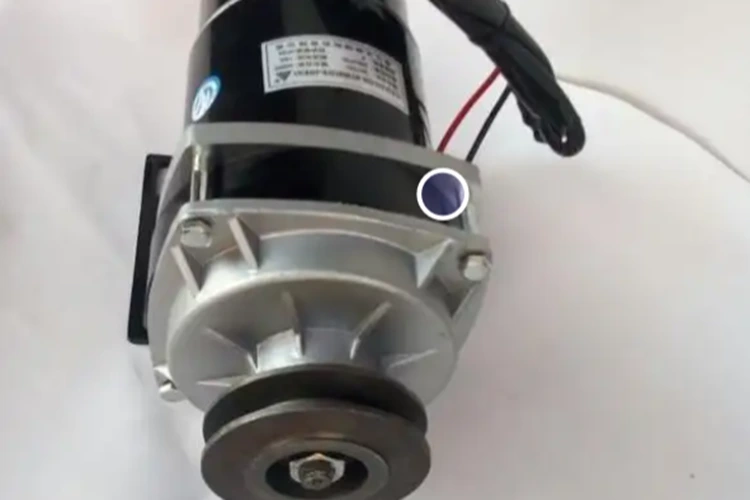

Goiko produktuak aire-konpresoreetan eta ur-ponpen motorretan aplikatzen dira batez ere, Nidec, Asco eta beste enpresa ezagun batzuk barne dituzten bezero nagusiak.

Parametro teknikoak: 1215 ebaketa libreko altzairuzko zirrikitu bakarreko V-gerriko polea

Kalitate Ezaugarri Nagusiak	Oinarrizko Adierazle Teknikoak	GB/T 13575.1-2022 Araua	Industria Araua	HAWEN estandarra
Barneko zuloaren egonkortasuna	Barneko zundaketaren tolerantzia	-	≤0,026 mm	≤0,015 mm
Groove motaren bateragarritasuna	Groove Angelua	-	≤1°	≤0,5°
Transmisioaren zehaztasuna eta zerbitzu-bizitza	Runout	-	≤0,15 mm	≤0,05 mm
Zerbitzu-bizitza	Korrosioarekiko Erresistentzia (Gatz Spray Test Neutroa)	48h	72h	96h
Ingurumenarekiko errespetua	Substantzia Arriskutsuen Murrizketa	-	EBko Arauak betetzen ditu	EBko Arauak betetzen ditu

Oinarrizko Abantailak

I+G gaitasun tekniko sendoak eta doitasun handiko ekoizpen ekipamenduak ditugu. Etorkizuneko produktuak bezeroekin batera diseinatzeko prozesuan, HAWENen teknologiak beti arakatu dezake soluzio optimoa eta bezeroaren aitortza lor dezake. % 100 lineako kalitate-kontrol automatikoa ezartzen dugu eta doitasun handiko doitasuneko fabrikazioa lortzen dugu neurri hauen bidez:

● Iturrien kontrola: zorrozki kontrolatu lehengaien koherentzia kontratazio fasetik, materialaren errendimendu egonkorra bermatzeko.

● Doitasun mekanizatua: prozesatzeko automatizaturako doitasun handiko ekipoak hartzea produktuaren dimentsioaren zehaztasuna bermatzeko (adibidez, barne-zuloaren tolerantzia ≤0,015 mm).

● Prozesu osoko jarraipena: denbora errealean monitorizatzeko ekoizpen-parametroak lineako detekzio-sistema baten bidez, desbideratzeak garaiz detektatzeko eta zuzentzeko.

● Kalitate-berme koherentea: eskuzko funtzionamendu akatsak ezabatu produktu bakoitzaren errendimendu egonkorra bermatzeko.

● Kualifikazio-tasa altua: ekoizpen-kualifikazio-tasa % 99,99an kontrolatzen da, eta fabrikako kualifikazio-tasa % 100era iristen da.

● Eraginkortasunaren hobekuntza: prozesu automatizatuek eskuzko esku-hartzea murrizten dute eta ekoizpen kostuak murrizten dituzte.

Produktuen ingurumenarekiko errespetua kontrol zorrotza egiten dugu lehengaien hautapenetik ekoizpen eta prozesatzeko arte:

● Lehengai ekologikoak: Erabili 1215 ebaketa libreko altzairua substantzia arriskutsuak murrizteko, material ekologikoen arauak betez.

● Gainazalaren tratamendua: har ezazu electroplating teknologia, metal edo altzairu aleazioen gainazalean zink geruza bat estaltzen duena metodo kimiko edo elektrokimikoen bidez ingurumenaren korrosiotik eta herdoiletik babesteko.

● Ingurumen-ziurtagiria: produktu guztiek nazioarteko ingurumen-ziurtagiriak gainditu dituzte, hala nola ROHS eta REACH, substantzia arriskutsurik ez dagoela ziurtatzeko.

● Ekoizpen-prozesua: Ekoizpen-lerro automatizatuek energia-kontsumoa eta hondakinen sorrera murrizten dute, prozesu osoan eskuz kontaktu gabe. Lineako saiakuntza-ekipo guztiz automatikoen bidez, produktu bakoitzak dimentsioen, tolerantzia geometrikoen eta gainazaleko akatsen ikuskapen osoa egiten du fabrikatik atera aurretik, loteen koherentzia bermatzeko.

Epe luzerako lankidetza dugu etxeko eta atzerriko motor fabrikatzaile ezagunekin eta aitorpen zabala lortu dugu. 20 urteko metaketa teknikoarekin, materialen erabilera-tasa eta fabrikazio-prozesuak etengabe optimizatzen ditugu. Gure produktuek ISO9001 eta IATF16949 kalitate-sistemaren ziurtagiriak gainditu dituzte, lehengaien biltegitik produktu bukatua entregatu arte trazabilitatea osoa bermatuz.

● I+G talde eraginkorra: erantzun-abiadura azkarra, garapen-kostuak eta denbora aurreztuz; Bezeroen aplikazioetarako egokiak diren forma bereziko diseinuak pertsonaliza ditzake bere industria-sistemaren eskakizunen arabera.

● Ekoizpen ahalmena: doitasun handiko CNC ekipoen 120 multzo ditugu, belzketaren ekoizpen-lerro guztiz automatikoa, ultrasoinu-garbiketa-lerro guztiz automatikoa eta proba automatikoko 10 ekipamendu multzo baino gehiago. Hileroko produkzio-gaitasuna 300.000 piezara iristen da, egungo hileko salmenta-bolumena 150.000-200.000 pieza ingurukoa eta hileko soberakina % 30-50eko edukiera duena.

Merkatuaren azken eskaerak gidatzen gaituzte: ✅

Eraginkortasuna hobetzea eta kostuak murriztea✅

Zarata txikia eta kualifikazio tasa altua✅

Ingurumena babestea

● Diseinu aldaketetan malgutasun handiagoa

● Eraginkortasun eta abiadura handia erabakiak hartzeko prozesuan

● Lehengaien eta hainbat osagarriren kontratazio epe laburra: Zhejiang probintzian kokatuta, "Txinako fabrikazioaren jaioterrian", hornitzaileen hornikuntza-kate aberatsa dugu.

● HAWENen soluzio fidagarri, eraginkor eta kalitate handikoei esker, bezero guztiek saihesbideak saihesteko aukera ematen dute; gu aukeratzen gaituztenean, ez dira beste hornitzaile batzuetara aldatzeko gogorik izango.

● HAWEN aukeratzeak bezeroen garapen-kostuak, proba-kostuak, fabrikazio-kostuak eta salmenta osteko zerbitzu-kostuak murriztea esan nahi du.

Materialaen hautaketa

1215 altzairua ebaketa libreko altzairu ekologikoa da, beruna bezalako substantzia arriskutsurik ez duena eta mekanizazio bikaina duena, doitasuneko pieza mekanikoen fabrikaziorako egokia da.

● Propietate fisiko egonkorrak: bere materialaren dentsitatea 7,85 g/cm³-an mantentzen da.

● Konposizio kimikoa: Karbonoa (≤%0,09), Manganesoa (%0,75-%1,05), Fosforoa (%0,04-%0,09) eta Sufrea (%0,26-%0,35). Sufre eduki nahiko altua mekanizagarritasuna hobetzen du ingurumen-arauak betez.

● Propietate mekanikoak: dimentsio-zehaztasun bikaina du; beroan ijetzitako egoeran trakzio-erresistentzia 390-540MPa da, hau da, 490-755MPa irits daiteke marrazketa hotzean, 160-190HB-ko gogortasunarekin, eta tratamendu termikorik gabe zuzenean prozesatu daiteke.

● Bidalketa-formak: beroan ijetzitako altzairu biribilak, hotzean marraztutako barra distiratsuak eta lurpeko barra gisa hornitzen dira; Estrusio hotzeko prozesuen bidez zeharkako forma desberdinak sor daitezke, material-galera eta prozesatzeko denbora aurreztuz.

● Mekanizagarritasuna: ebaketa leunak eta txirbilak hausteko errendimendu onak erremintaren higadura murrizten du eta gainazaleko akabera hobetzen du; bereziki egokia da ekipo automatizatuen bidez masa etengabeko prozesamendurako, hala nola tornu automatikoak eta CNC tornuak; bere higadura-erresistentzia edo korrosioarekiko erresistentzia gainazaleko karburazioaren edo nikelaren bidez hobetu daiteke.

Prozesuaren Kontrola

● Barneko zulo-perdoiaren kontrola: ±0,015 mm-ko zehaztasun handia lortzeak baldintza oso handiak ezartzen ditu prozesatzeko ekipoetan eta prozesuen egonkortasunean. Halako tolerantzia-tarte zehatz batek prozesatzeko ekipoen zehaztasun handia eskatzen du (adibidez, CNC makina-erreminta), kalitate handiko ebaketa-erreminta eta prozesu egonkorrak (adibidez, tenperatura kontrola, bibrazioen ezabapena); edozein desbideratze txikiek produktuaren kalitate-arazoak sor ditzake. Gure konpainiak teknologia aurreratuak hartzen ditu bermerako: doitasun handiko neurketa tresnen bidez egina (adibidez, Koordenatuen Neurketa Makina (CMM), Biribiltasun Probatzailea, Profila Neurtzeko Tresna), prozesu-kontrol zorrotza (adibidez, Prozesu Estatistikoaren Kontrola (SPC)) eta prozesatzeko ingurune egonkor baten bidez ekoizpen masiboaren koherentzia bermatzeko.

● Aplikazio-balioa: zehaztasun-transmisio-sistemetan, barruko zulo-tolerantziak zuzenean eragiten dio piezen eta ardatzen arteko doikuntza-zehaztasunari, transmisioaren eraginkortasunari, zarataren kontrolari eta produktuaren zerbitzu-bizitzari lotuta dagoena, eta goi-mailako fabrikazioaren adierazle tekniko nagusia da.

● Ekoizpen prozesu guztiaren kontrol zorrotza egiten dugu produktuen egonkortasuna eta iraunkortasuna bermatzeko erabileran zehar.

● Materialaren errendimendua parekatzea: zorrotz kontrolatu materialaren gogortasuna eta tratamendu termikoko prozesuak higaduraren erresistentzia eta nekearen indarra hobetzeko.

Gainazalaren tratamendua - Galvanizazioa

Tika bakarreko V-gerriko polea metalezko materialez egina dagoenez, zerbitzu-ingurune gogorrek ezinbestean herdoila edo korrosioa eragingo dute ordezko piezen. Gure enpresak I+G talde profesional eta esperientziadun bat du. Urteetako esperientzia eta entsegu praktikoen bidez, produktu honen gainazal tratamendurako formula berezi bat garatu dugu eta lehortze sistema guztiz automatikoa duten electroplating ekipamendu guztiz automatikoak hartu ditugu. Electroplated geruzaren lodierak etxeko, industriako eta nazioarteko estandarrak betetzen ditu, mikra-mailako akabera lortuz. Prozesu osoan ez dago eskuzko kontakturik, eta horrek produktuen korrosioarekiko erresistentzia hobetzen du, industriako estandarrak betetzen ditu eta eskuzko kontaktuak eragindako produktuen talka arriskua murrizten du.

Oharra: gainazalaren tratamendurako beste metodo batzuk ere eskuragarri daude, hala nola belzketa eta nikelezko xaflaketa, eta bezeroen eskakizunen arabera pertsonaliza daitezke.

Ingurumen Baldintzak

Produktu guztiek ingurumen-eskakizunak betetzen dituzte materialei eta gainazaleko tratamenduari dagokionez, eta ROHS eta REACH-en ziurtagiri-txostenek onartzen dituzte.

I+G eta pertsonalizazio gaitasunak

Gure I+G talde tekniko profesionalak 20 urteko industrian esperientzia sakona du. Bezeroen beharrak ase ditzakegu eta haien mina puntuak beren eskakizun eta aplikazio eremu espezifikoen arabera ebatzi ditzakegu, eta forma bereziko gerriko poleak pertsonaliza ditzakegu. Bezeroei ongi etorria ematen diegu pertsonalizaziorako marrazkiak eskain ditzaten, produktu pertsonalizatuak barne, izendatutako lehengaiekin eta gainazaleko tratamenduekin, eta atzerriko bezeroei ere ongi etorria ematen diegu gure fabrika bisitatzera.

Antolaketa Egitura Berriaren sinergia

Antolakuntza-egitura berriak HAWENek bezeroen itxaropenak asetzea ahalbidetzen dio, lankidetza eraginkorrean oinarrituta.

Etxeko bezeroak eta merkatu-kuota

Sanjiang Electric, LG Tianjin eta Nidec bezalako etxeko bezeroekin epe luzerako lankidetza estrategikoa dugu, hamar urte baino gehiagoko lankidetza harremanarekin. Orain arte, gure enpresak % 20ko merkatu kuota lortu du Txinan zirrikitu bakarreko V-gerriko poleetan.
